Autodesk Forma 连接 AutoCAD：AI 修改图纸后，设计者再审核合并

Forma 先解决图纸协作的入口。

这条帖没有把 AI 放在一个独立的聊天窗口里。作者使用 Autodesk Forma 保存和共享图纸，再从 AutoCAD 里调用协作流程。这样，AI 的修改对象、图纸版本和后续审核，都挂在同一个项目环境中。

Autodesk 官方文档说明，Forma Data Management 把图纸保存在云端项目中。协作者按照权限打开图纸，修改通过版本和协作记录回到项目里。Checkout 只适用于保存在 Forma Data Management 中的图纸。

作者给 AI 的任务包含一段具体的管线设计修改要求，界面中可以看到 AI 对任务的理解和准备执行的动作。

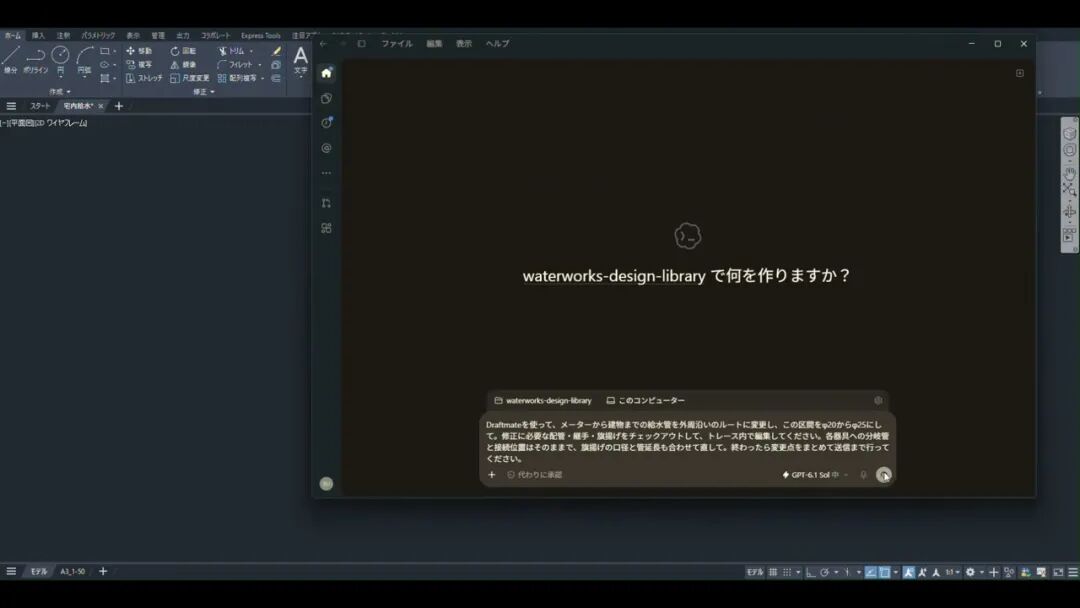

原帖视频画面：AI 窗口显示针对给水管线图的修改任务，AutoCAD 图纸位于后台。

Checkout 把 AI 的修改限制在局部。

官方文档把 Checkout 定义为一种局部协作机制。一名协作者保持图纸的读写权限，另一名协作者以只读方式打开图纸。

后者选择需要处理的几何对象，再把这部分对象取出到 Trace 工作区。

在原帖演示里，AI 被作者当作“图纸协作者”。它先处理被选中的给水管线区域，修改结果以 Trace 的形式提交，原图的其他部分仍留在主图纸中。

原帖视频 GIF：AutoCAD 在 Trace 工作区中显示给水管线的局部修改过程。

这个顺序把“让 AI 改图”拆成了三个对象：要改哪一块、改动以什么形式提交、谁有权把改动写回主图。对 CAD 工作流来说，第三个对象尤其重要，因为图纸修改需要留下可检查的范围和版本关系。

最后一步仍然是审核与合并。

Autodesk 对 Checkout 的官方流程分为四步。第一步是选择并取出几何对象。第二步是在 Trace 中修改。

第三步是提交修改供审核。第四步是由拥有读写权限的协作者查看并决定是否合并。

原帖展示的结尾正是这一环节。作者在 AutoCAD 中查看 AI 提交的结果，并点击“結合”完成合并。

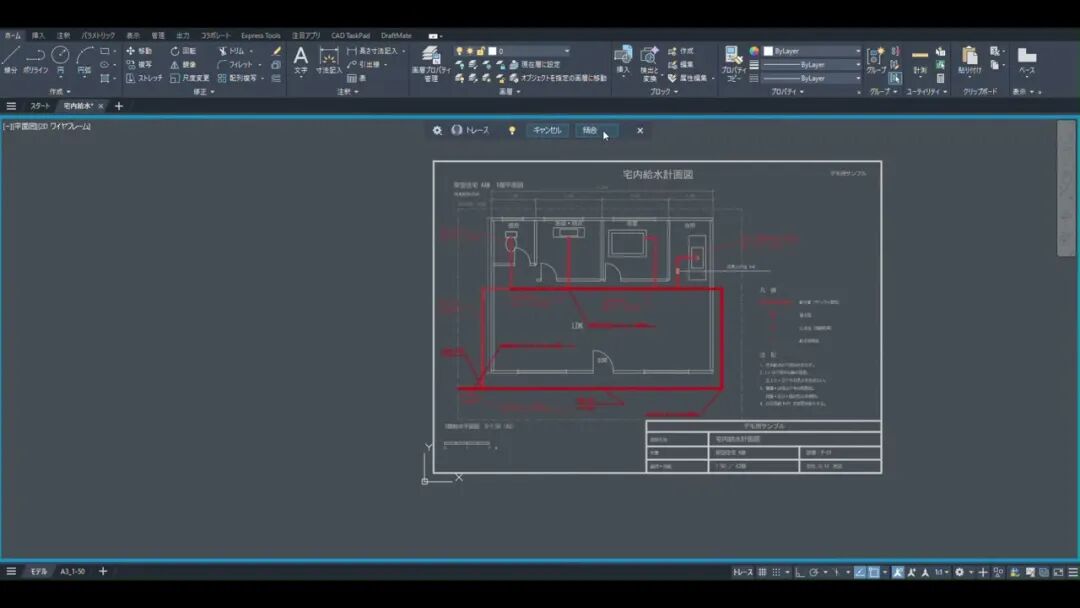

原帖视频画面：Trace 中的修改结果叠加在给水管线图上，顶部可见“キャンセル”和“結合”操作。

这条演示的重点落在 Forma 的协作链路。云端保存图纸并控制访问权限。Checkout 划定修改范围，Trace 保存提交结果，设计者完成最终合并。

AI 负责提出和执行局部修改，Forma 负责让这次修改进入团队已有的图纸管理流程。

官方文档列出了当前的对象边界。Checkout 会过滤部分 AutoCAD 专业工具集创建的自定义对象。AutoCAD Electrical 工具集不支持 Checkout。

原帖展示的是一条具体的给水管线修改流程，适用范围取决于图纸对象、权限和工具集。

SOURCES

原帖：@kou_sunh 的 AutoCAD 与 Forma 工作流演示。

Autodesk Help：Checkout；Autodesk AutoCAD Blog：AutoCAD 2027。
