当形式开始承担结构,金属表皮就不再只是被支撑的完成面。
BŌK Modern的三个项目把受力几何直接做进金属板件。折弯形成刚度,交错形成整体性,板件同时参与围护、连接和安装。减掉的结构构件只是结果,真正改变的是形式与结构的关系。
建筑里常见的围护系统,往往把功能拆给不同层级:主框架承重,次结构托住板材。连接件把部件固定在一起,最后再由表皮完成视觉表达。
这样的分工容易控制,却也会累积材料、重量、焊接和现场协调。
这组案例提出了另一条路径:先把材料折成能够工作的几何,再让几何决定构件如何连接。形式因此进入结构设计,而不是等结构完成后再包上一层外观。

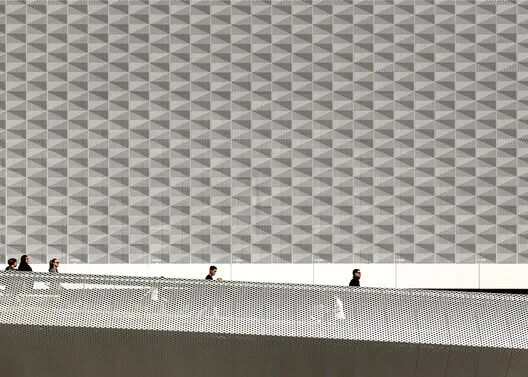

Moscone Convention Center的交错金属屏幕形成连续的菱形表面;可见的折叠与交错共同构成围护表情和整体刚度。图片来源:BŌK Modern项目资料。
交错让表皮获得整体性。
Moscone Convention Center扩建项目中的墙面屏幕高达三层。BŌK Modern项目资料将它描述为“自增强”的交错屏幕。系统主要从屋顶一排结构悬挂,再通过与建筑的连接获得侧向稳定。
ArchDaily文章称,成形铝板的结构承载能力比常规做法提高68%。文章同时称,背后的结构钢支撑减少83%。这些数字属于项目方比较口径,但它们指向同一个构造动作:屏幕的形状和排列本身参与了受力。
这也解释了为什么视觉上的菱形纹理不是附加装饰。交错板件改变了单片板的工作方式,使一组金属件共同承担围护与刚度组织。结构逻辑被保留在表面上,表面也因此不再只是结构的遮挡物。

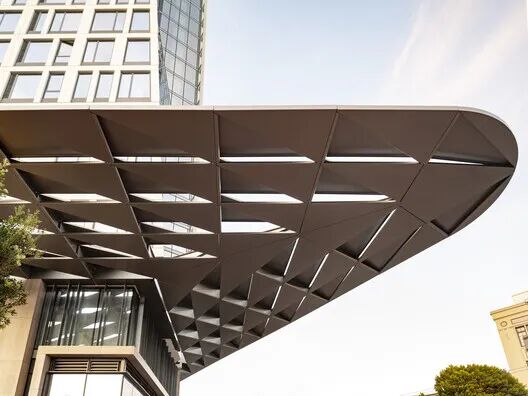

1500 Mission雨棚从建筑立面向街道展开,三角板件连续排列,形成遮阳与挡风的悬挑构造。图片来源:BŌK Modern项目资料。
折弯把桁架逻辑放进板件。
1500 Mission原本计划用钢桁架支撑铝板。BŌK Modern的项目资料显示,最终方案把铝板折成三角形单元,再将折边彼此连接。
板件通过几何关系模拟桁架作用。
ArchDaily文章称,这一方案相较常规桁架减少了30%的人工成本,并减少23%的隐含碳。
从下方看,雨棚呈现出连续的三角开口和折面。它的形状同时承担遮蔽、导风和刚度组织。这里的形式不是结构计算之后的视觉包装,折面本身就是结构方案的一部分。

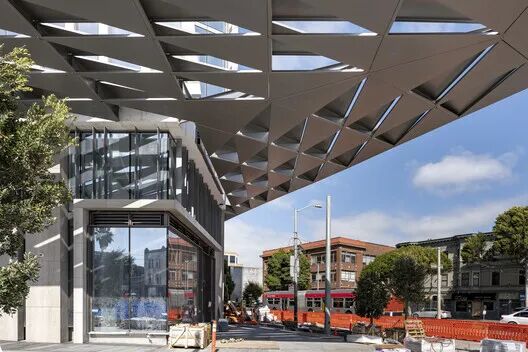

1500 Mission雨棚底部的折面与三角开口直接暴露了受力几何;同一组板件承担遮蔽和构造组织。图片来源:BŌK Modern项目资料。
把楼板、完成面和连接合并。
Bolt-On Balcony面对的是另一种问题。传统阳台通常由边框、搁栅、墙体支座、拉杆、锚固件、栏杆和独立完成面共同组成。
BŌK Modern把这些角色压缩进成形板件,并用两处竖向连接点接入建筑既有结构。
官方产品资料将其称为带有Plate Truss技术的预制阳台系统。结构楼板、完成面和排水细节被整合在同一套组件中,现场不需要传统的悬挑钢构、拉杆和焊接。
这里的“少”来自功能合并,形式则承担了合并之后的结构表达。

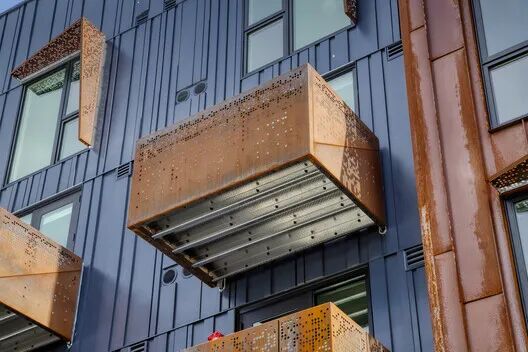

Bolt-On Balcony的前缘板件同时构成阳台边界与结构表面;图中可见锈蚀钢板、连接位置和整合后的边界表达。图片来源:ArchDaily项目图集。

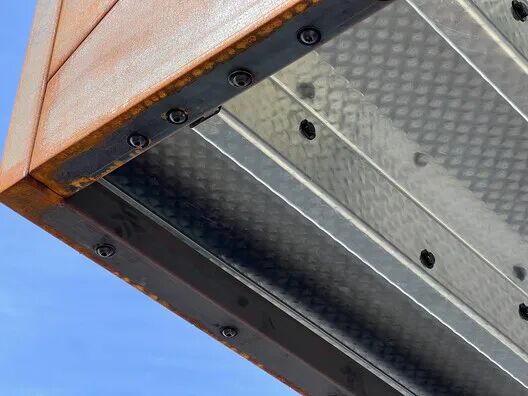

Bolt-On Balcony底部显示出折板、连接件与完成面之间的组合关系;它们被组织成一个可预制、可整体安装的组件。图片来源:ArchDaily项目图集。
形式成为结构之后。
三个项目把受力路径、材料几何和连接方式放到同一个设计问题里处理。Moscone用交错提高屏幕整体性,1500 Mission用折面重构桁架。
Bolt-On Balcony则把多个构件功能压进一套成形组件。
当形式承担结构,建筑师要同时处理材料如何折、构件如何连接和组件如何预制。
这些动作会改变施工顺序。减少材料、焊接与现场劳动,是这套构造逻辑带来的结果。核心变化发生在形式进入结构的那一刻。
来源:ArchDaily;BŌK Modern项目与产品资料。
