大家好，我是开源君！

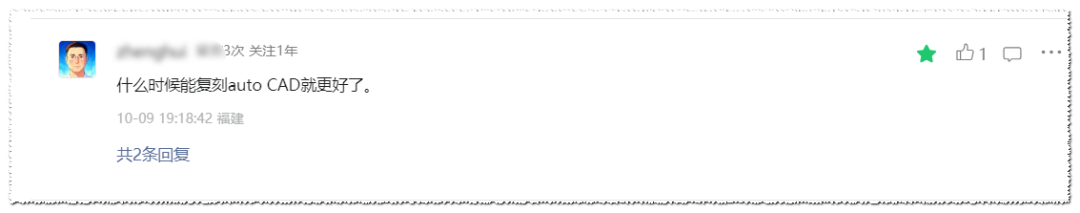

之前写过 PhotoCraft 的文章，评论区有网友问：什么时候把 auto CAD 也复刻了？
这不，ArtCraft 团队这几天真把 CAD 重写开源了，项目叫 CADCraft。还是熟悉的配方——纯 Rust、从零写、MIT/Apache 双许可。
项目简介
CADCraft 是一个开源的、"净室"方式（clean-room）重新实现的 AutoCAD 风格绘图软件，全部用 纯 Rust 编写。
它要做的就是把你熟悉的那套 AutoCAD 工作流搬过来。
命令行、对象捕捉、图层、标注、填充、图块、DXF 图纸，一样不少。
macOS、Windows、Linux、FreeBSD 原生运行，还能通过 WebAssembly 在浏览器里用，不用账号，不用订阅，完全免费。

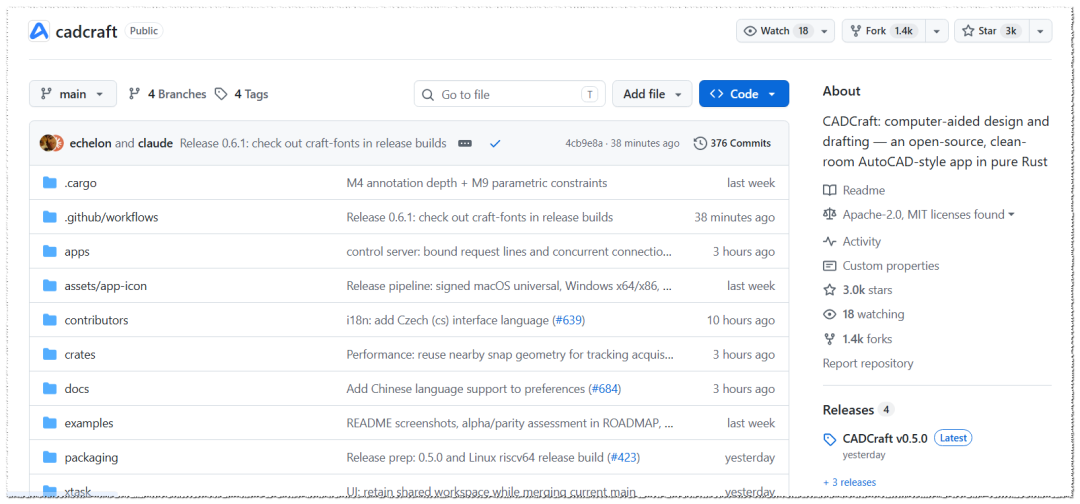

开源短短几天已经在 GitHub 上已有 3k Star，热度不低。
功能特性
01 命令行手感，一比一复刻
打 L，点两个点，输 @5<45，回车。就这么顺。
line 0,0 @10,0 @0,5 c 画一个闭合三角形
circle 5,2 1 画个圆
offset 0.25 偏移，再选圆和一边
zoom e 缩放到全图
自动补全、命令别名、@dx,dy、直接距离输入、Enter 或右键重复上一条命令，都在。对象捕捉给了 11 种：端点、中点、圆心、交点、垂足、切点……连"延迟切点"都有——画两个圆的公切线时，第一个点先悬着，第二个点才定。
02 DXF 原生读写，DWG 也能开
这是能不能干活的分水岭。
DXF 是原生读写的，ASCII 和二进制都支持，版本从 R12 到 2018；写出的 DXF 是 R2000。DWG（R13–2018）借开源库 acadrust 的手，能开也能存。导出支持 SVG、PNG、PDF。
03 一个二进制，从桌面跑到浏览器
Windows 有 MSI 和免装版（x64 / arm64 / x86 三套）；macOS 是签过名、过过公证的 universal dmg；Linux 更夸张——AppImage、Flatpak、deb、rpm、tar.gz，甚至 riscv64 、FreeBSD 都有。
还有一份 WebAssembly 静态站点，丢到任意静态服务器就能在浏览器里用。
04 给 AI Agent 留的那扇门
这是 CADCraft 最不一样的地方。

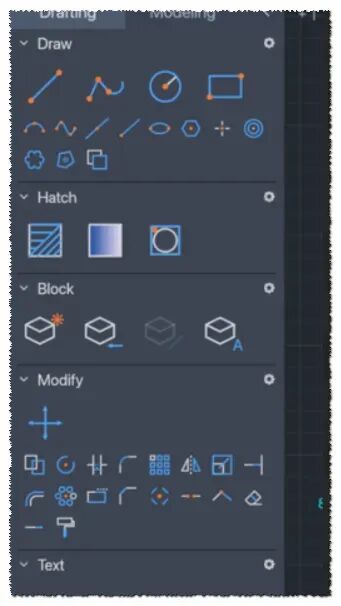

它把每个菜单项、每个工具、每句提示，都做成了一条命令。于是：
有 MCP 服务器，Agent 可以像人一样"在命令行打字" 有 JSON 控制通道，任何命令都能用 JSON 调用、拿结果 有 cadcraft-cli，无头跑脚本、转格式、导图片 还有 inspect_drawing、render（直接回传 PNG）、screenshot、ui_click
cadcraft-cli run --sample --script 'CIRCLE 22,3 1\n' --save out.dxf --export out.png
cadcraft-cli convert drawing.dxf drawing.svg
05 图层与属性，老习惯都在

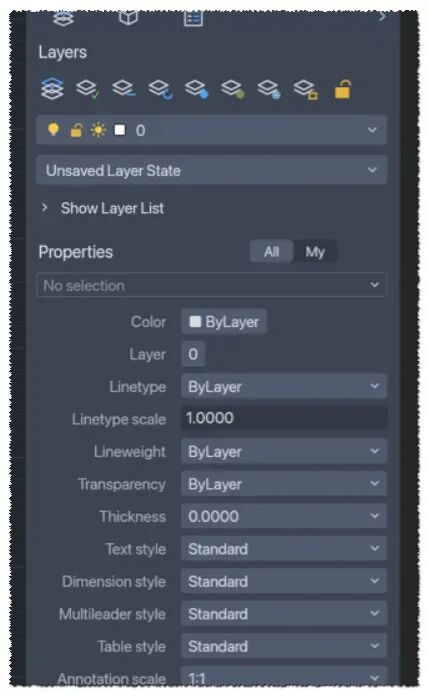

图层管理器（开关、冻结、锁定、打印、颜色、线型）一个不少，还有隔离、匹配、上一个图层这些顺手的小工具。属性面板可以逐个对象改，线型、线宽、索引色和真彩色都支持。

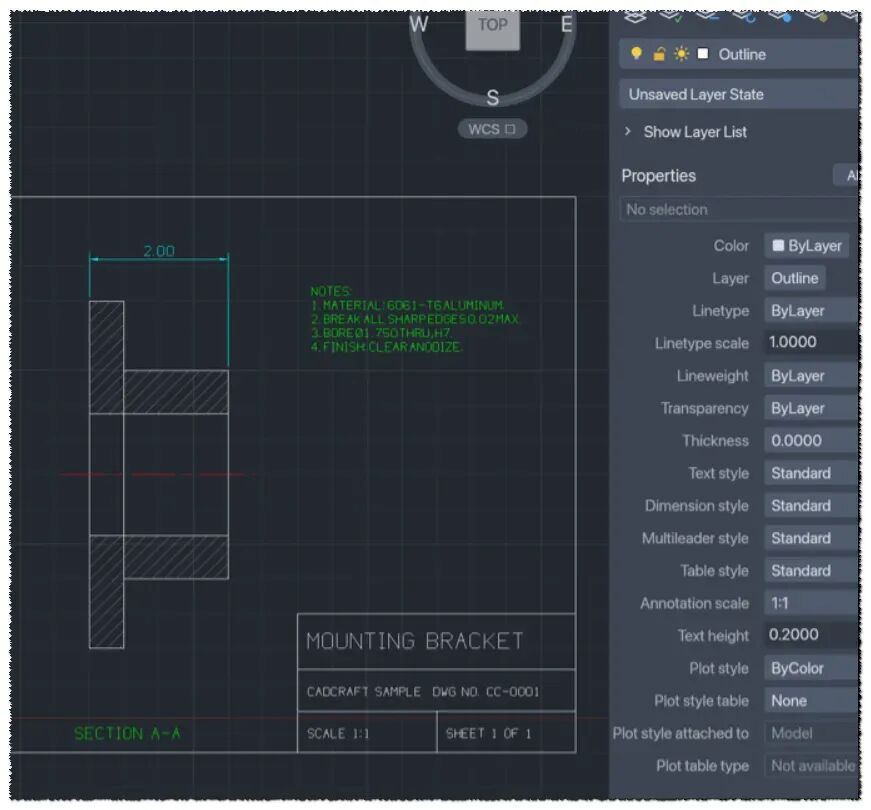

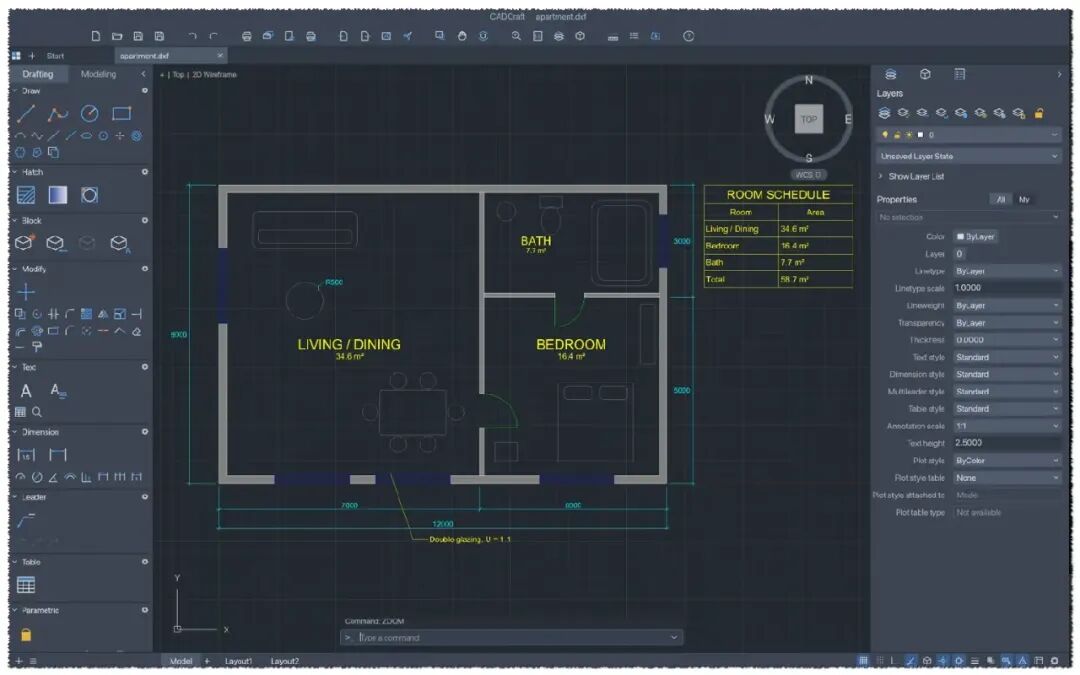

06 标注、填充、块，一直到出图
干过设计的都知道，画线谁都会，难的是把它画成一张能交出去的图。

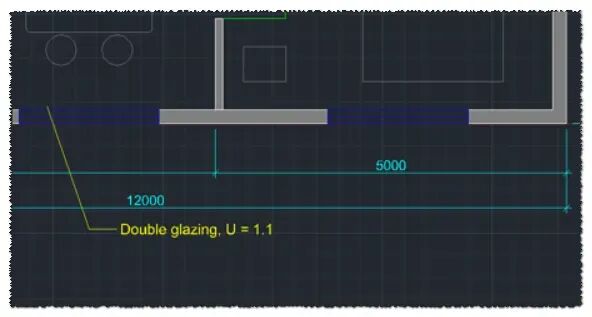

全套 DIM* 命令配完整的 DIMSTYLE 变量，箭头样式齐全，标注是关联的——几何一动，标注跟着走。

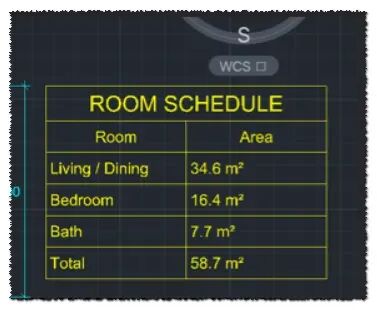

填充支持拾取点边界、孤岛检测，自带图案库，纯色和渐变都行。BLOCK / INSERT、属性、嵌套块都在，表格也能直接画。

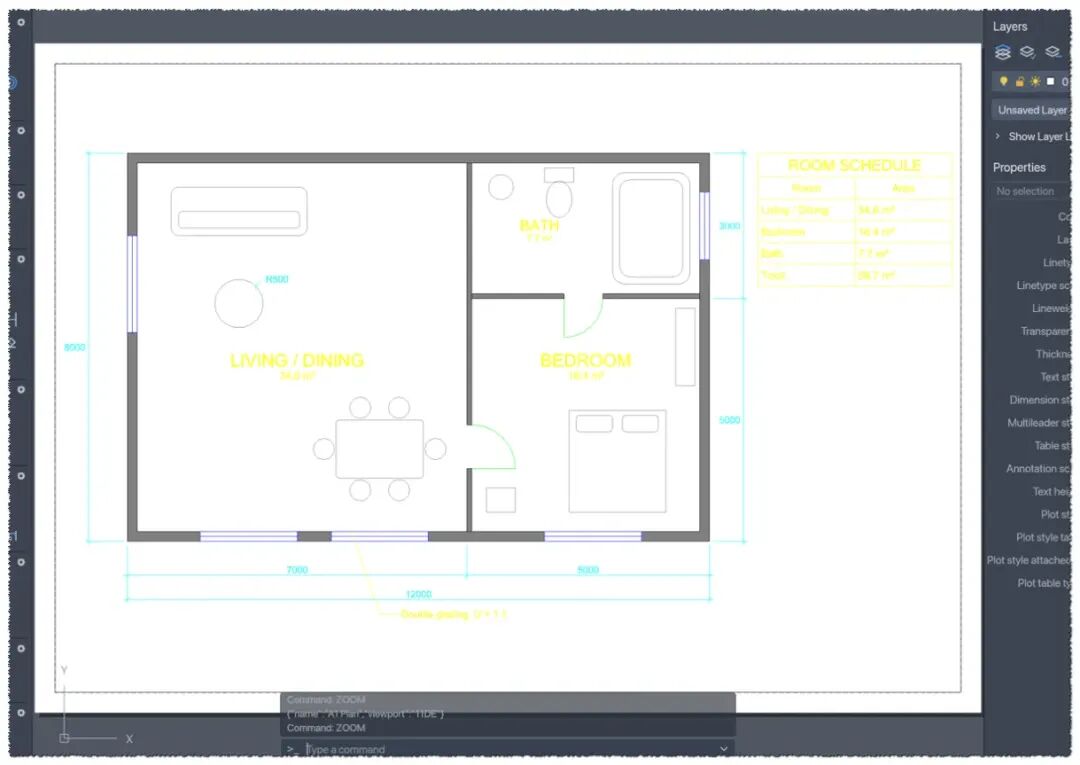

最后是图纸空间和出图：布局、视口（比例、锁定、逐视口冻结图层）、页面设置、PLOT 和 EXPORTPDF。
顺带说，它还支持参数化约束（几何约束 + 尺寸约束、表达式参数、冲突检测，每次编辑后自动重解），界面语言给了 9 种，简体中文在内。
快速安装、使用
方式一：直接下载

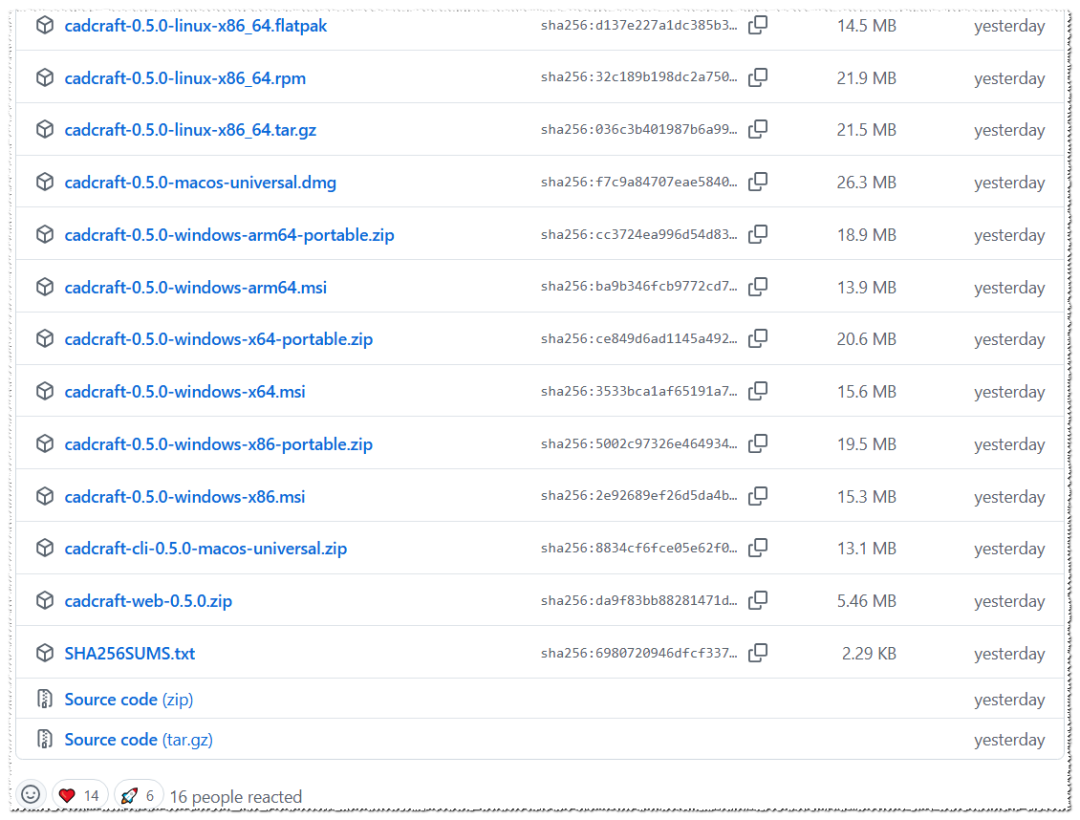

直接到项目release页面下载对应平台的安装包进行安装。
Windows： .msi安装包或便携.zip，提供 x64、arm64、x86macOS： .dmg，通用版，已签名并公证Linux：AppImage、Flatpak、deb、rpm、tar.gz FreeBSD：tar.gz Web：静态站点 zip，放到任意静态服务器即可
方式二：源码运行
需要 Rust 1.95 或更高版本。
git clone https://github.com/storytold/cadcraft
cd cadcraft
cargo run --release -p cadcraft -- --sample
这会打开一份示例图纸。
接着在命令行里试试：
line 0,0 @10,0 @0,5 c # 画一个封闭三角形
circle 5,2 1 # 画一个圆
offset 0.25 # 然后选圆和一侧，做偏移
zoom e # 缩放到全部范围
浏览器版
cd apps/cadcraft-web && trunk serve
需要先安装 trunk (https://trunkrs.dev)。
让 AI 来操作
# 无界面运行 MCP 服务器
cadcraft-cli mcp
# 一次性无界面运行：画圆、保存、导出 PNG
cadcraft-cli run --sample --script 'CIRCLE 22,3 1\n' --save out.dxf --export out.png
开源君想说
这个时代，真的有点魔幻。
以前想有一个自己能掌控的 CAD，是件不敢想的事。
现在，一个团队用 Rust 从零写出来，开源给所有人，还顺手留好了给 AI 用的接口。
工具不再只是给人用的，也要让 AI 能顺手接过去。
当然，CADCraft 目前还在早期，离"完全替代"还有距离。但方向很清楚，也很让人期待。
https://github.com/storytold/cadcraft
