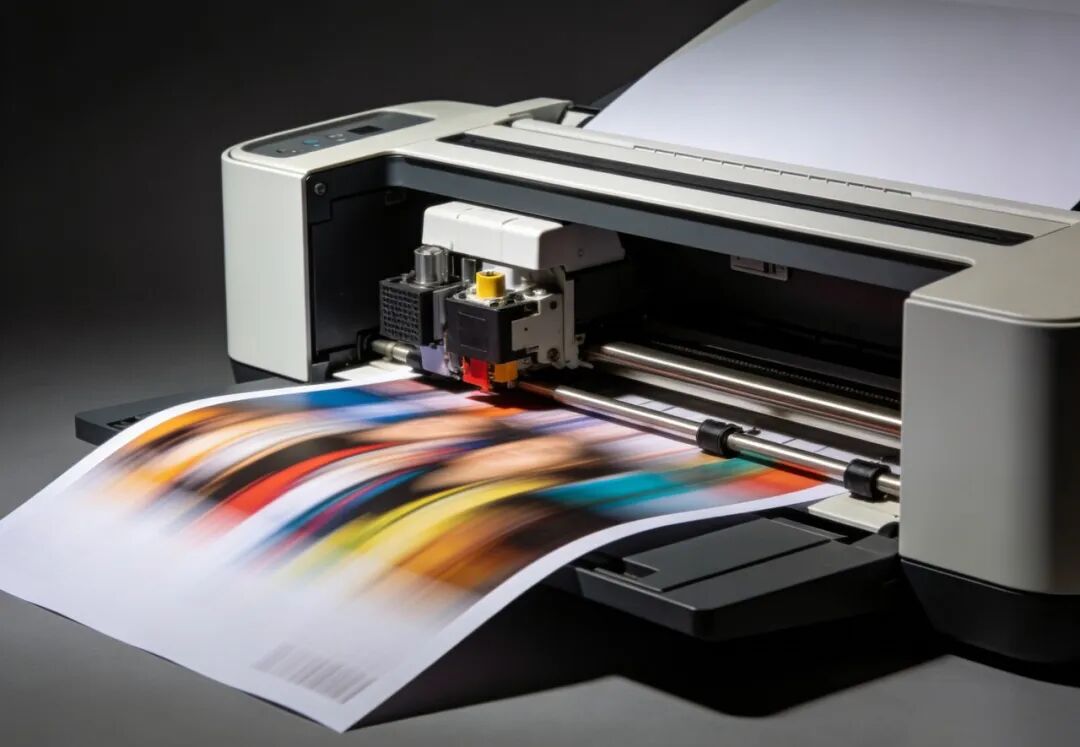

数码喷墨打印机，素材来源：网络
每秒上万颗墨滴，以百米飞人博尔特冲刺的速度飞向纸张——整个过程在你眼皮底下发生，但你什么也看不见，只看见最后打印机“吐”出来的成品。
为什么看不见？因为这些墨滴实在太小了。
喷出它们的喷嘴，直径只有10-50微米（大约是头发丝的十分之一）；每一颗墨滴的体积，更是小到要用“皮升”来计量（1皮升=10-12升）。
这些墨滴飞行速度高达10米/秒，但飞行时间只有几微秒。什么意思？就是你眨一下眼的功夫（约0.3秒），墨滴已经完成了上万次喷射。人眼别说看清了，连墨滴的影子都捕捉不到。
但问题是，我们偶尔会遇到这些情况：打印出来的照片颜色不均、文字边缘毛糙，或者干脆不喷墨……
打印出来的照片颜色不均，素材来源：AI生成
今天我们要认识的，就是喷墨技术界的“慢动作摄像机”——视觉墨滴观测仪。它能把百万分之一秒的墨滴飞行，拉长成你能看清的慢动作画面，让时间真正“慢下来”。

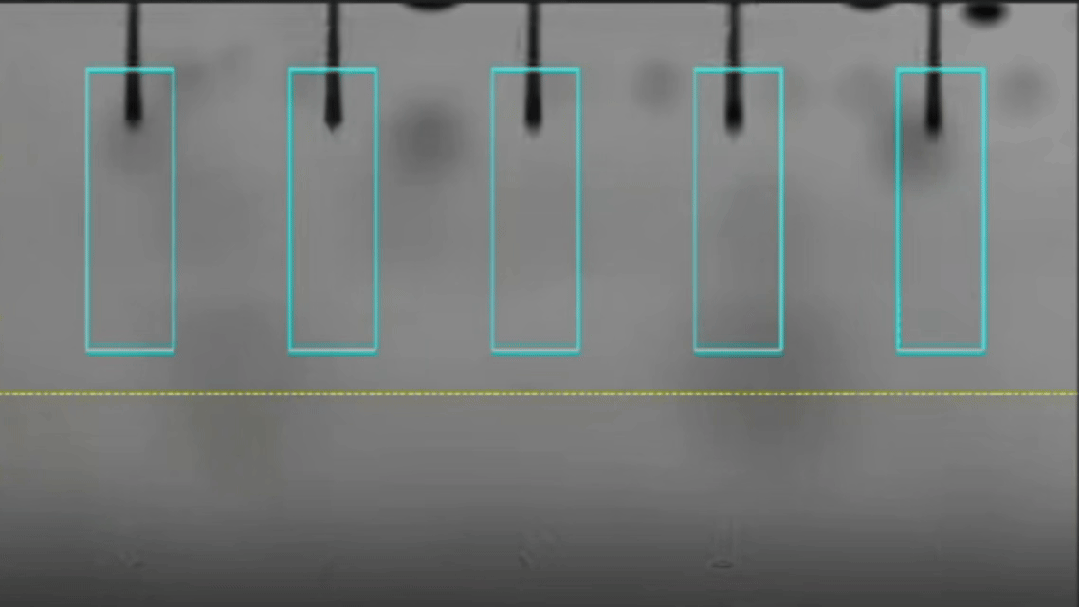

墨滴喷射瞬间（由墨滴观测仪拍摄），素材来源：季华实验室
每秒200万帧，能看见什么？
普通手机每秒拍30帧，高速运动相机每秒拍几千帧——这已经很快了，对吧？
但专业的视觉墨滴观测仪，每秒能拍50万到200万帧。
这意味着什么？原本只存在几微秒的墨滴飞行过程，可以被“拉长”成几秒钟的慢动作视频，连墨滴尾部拉出的细丝、分裂出的“卫星液滴”都清晰可见。
主墨滴飞行时，身后常常拖着一串更小的“小跟班”（卫星液滴）。太多小跟班，会导致打印图像模糊，观测仪能精准量化这一现象。素材来源：季华实验室
怎么做到的呢？原理其实不难懂——接下来不妨学习一点摄影技巧。
月相图，素材来源：网络
打个比方：你想拍月亮在一个月里的阴晴圆缺，拍出这张漂亮的月相图，但只有一台相机，怎么办？
你可以用同一台相机，在每个晚上拍一张，最后把所有照片合成一张月相图。
墨滴观测仪也是类似的逻辑：
从打印头同步获取“墨滴要喷了”的信号
设定一个延时（比如喷出后20微秒）
每次只拍这个时间点，重复拍上万次
最后拼出墨滴完整的飞行轨迹
差别只在于：月亮的变化是以天为单位，而这里的时间单位是微秒。这就是视觉墨滴观测仪的核心“频闪同步技术”（Stroboscopic Imaging）。

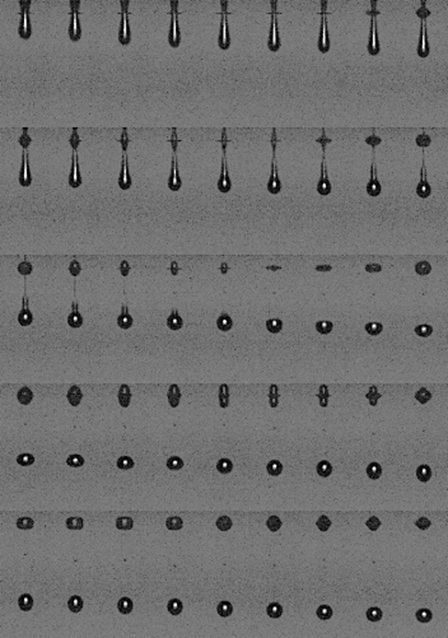

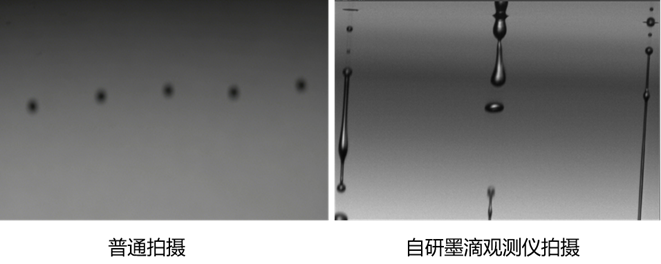

墨滴观测仪拍摄照片，素材来源：季华实验室
“火眼金睛”下的墨滴
有了墨滴观测仪，就等于给我们装上一双“火眼金睛”，墨滴的动作就无所遁形了。
每一颗墨滴的体积只有1-50皮升（1皮升=10-12升）。在这么小的尺度下，表面张力、空气阻力、墨水黏度，都会严重影响它的飞行轨迹。比如温度升高1℃，墨水黏度下降，墨滴速度可能偏差3%。
墨滴透明且尺寸微小，普通光源很难勾勒出它的真实轮廓。所以观测仪采用纳秒级的脉冲照明，配合背光照明与超聚光透镜，能让墨滴在极短的曝光时间内呈现出清晰、完整的轮廓，彻底定格墨滴运动、消除拖影。
将微小墨滴拍下来只是第一步，墨滴观测仪配备智能软件，能自动识别并测量：
墨滴速度（是否一致？有无延迟？）
体积（是否符合设计？）
飞行角度（是否偏斜？）
形状稳定性（是否分裂？有无拖尾？）
工程师只需点击“结果分析”，系统就能生成统计报告，甚至能标出有问题的喷嘴位置。

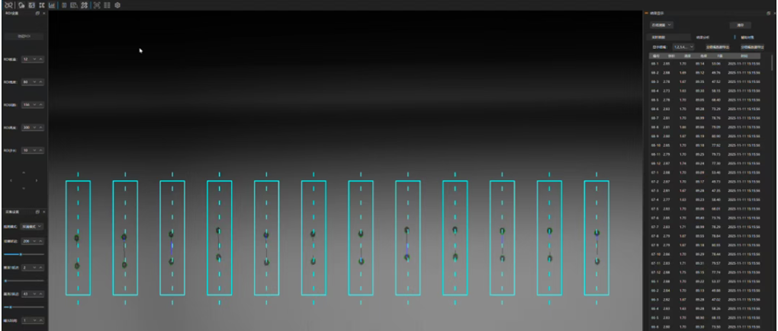

墨滴观测仪软件界面，素材来源：季华实验室
谁在用这台“慢动作摄像机”？
你可能觉得，这种能“将时间变慢”的设备，应该只在实验室里待着吧？
其实，随着喷墨打印及其相关技术（微液滴操控）的发展，视觉墨滴观测仪的应用场景已经超出了传统打印领域：
1. 传统打印
打印机厂商用它优化喷头设计，提升打印精度；墨水研发公司靠它测试新配方，看墨水喷出来稳不稳、干得快不快、会不会堵头。

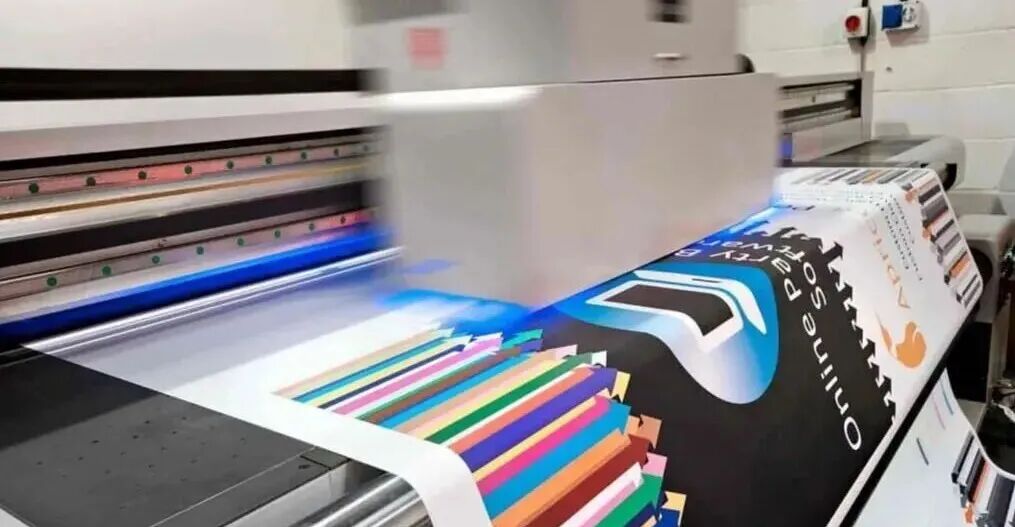

广告海报喷墨打印，素材来源：网络
2. 工业印刷
工业生产线比如纺织印花、PCB电路打印等，用于印刷工艺优化、故障排查，依赖它确保生产良率。

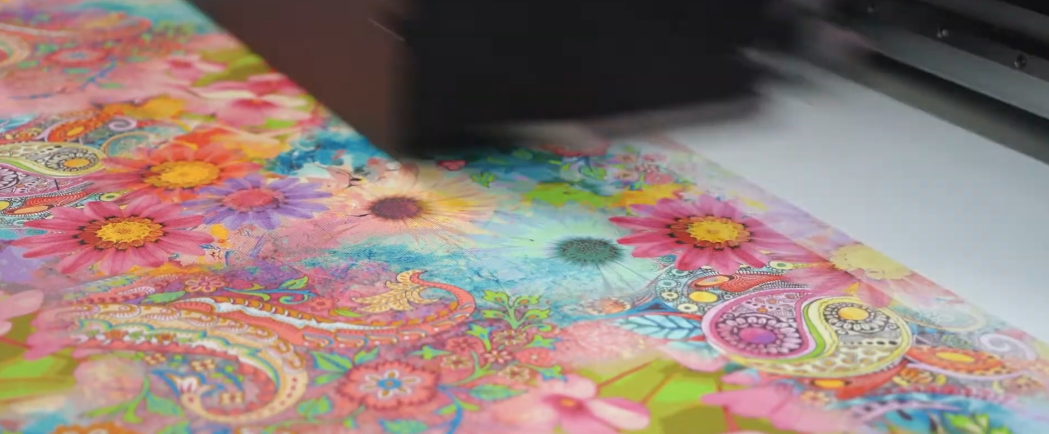

纺织品喷墨印花，素材来源：网络
3. 柔性电子制造
在OLED产业，喷墨打印技术正在发展，屏幕里面的RGB发光点可以用OLED墨水“打印”出来。观测仪可应用于OLED喷印设备喷头检测，提升了印前分析效率，对提升产线良品率有着重要意义。

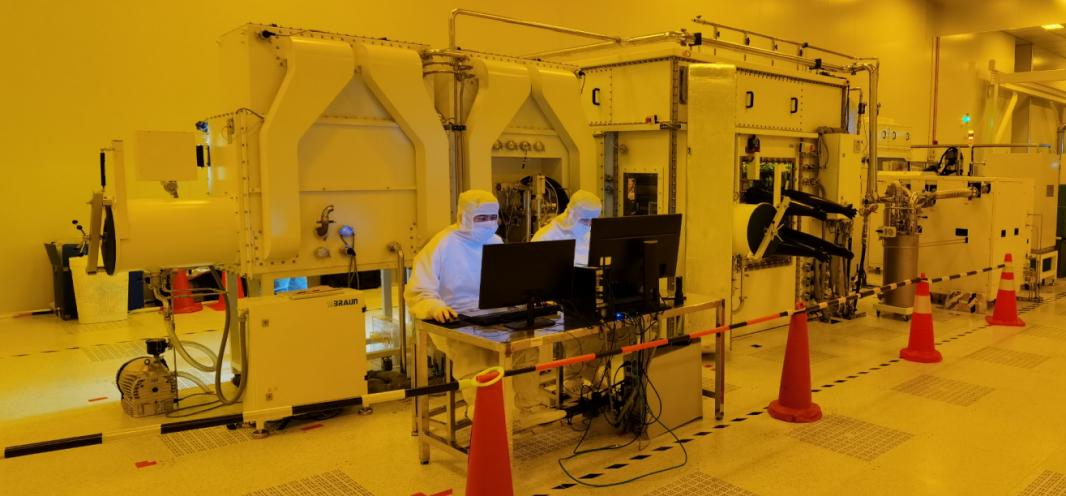

OLED喷墨打印装备，素材来源：季华实验室
4. 生物3D打印
科学家正在尝试用含活细胞的“生物墨水”打印人造组织、人工血管。墨滴里装的是细胞，喷坏了细胞就死了。观测仪能够盯着每一滴，确保细胞精准沉积而不受损。
5. 科研院所与高校
作为流体力学、微滴技术、增材制造等领域的前沿科研工具，帮助探索微流体、液滴动力学等前沿课题。可以说，每一次高质量打印的背后，都离不开无数次对墨滴的精准观测和调试。
从1970年代第一台商用喷墨打印机诞生，到如今纳米级精度的工业喷墨系统，人类对“控制一滴液体”的追求从未停止。视觉墨滴观测仪，正是这场微观技术革命里的“眼睛”。
未来，随着人工智能的加入，观测仪甚至能实时反馈墨滴状态、自动调整喷头参数，实现“自适应打印”。科技的魅力，往往就藏在这些看不见的细微之处。
素材来源：AI生成
来源：季华实验室进校园
编辑：Itas
