长期以来，光刻胶的技术壁垒备受瞩目，然而装着这个关键材料的瓶子却鲜少进入公众视野。其实，这个看似简单的容器背后是一场关乎材料极限与精密制造的艰难突围。
为什么光刻胶必须用“专用瓶”？
要回答这个问题，首先要理解光刻技术的流程。在硅片上均匀涂覆光刻胶之后，光刻机通过紫外光或极紫外光照射，将掩膜版上的电路图“刻印”到胶层上，经显影、刻蚀后形成纳米级线路。

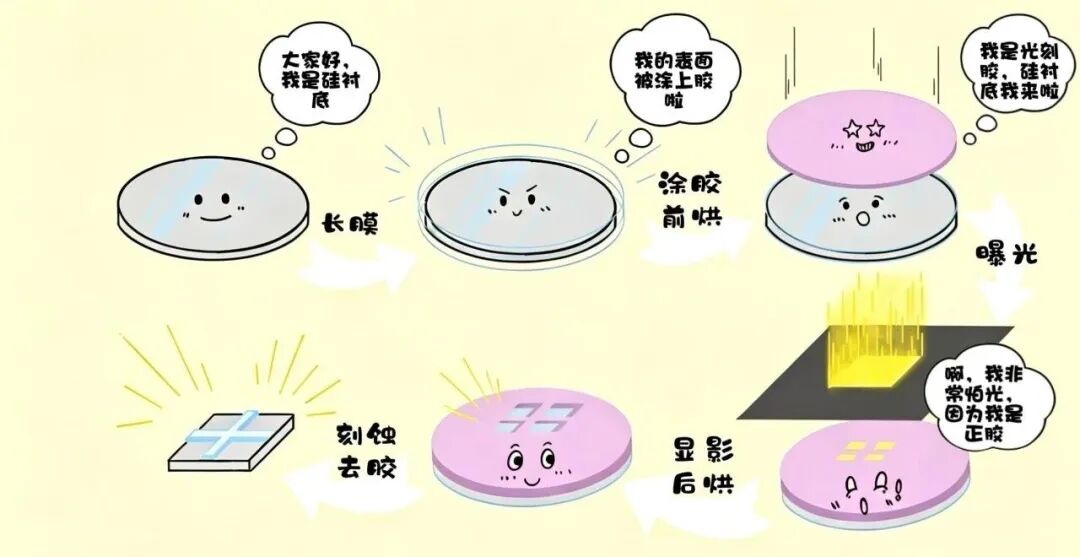

光刻技术的一般流程。图源：复旦大学 集成电路与微纳电子创新学院 芯创讲师团
在这个过程中，光刻胶的作用不可小觑。光刻胶依托光化学反应工作，除了对特定波长的光产生响应之外，更是对痕量杂质、微量水分、温度波动都极其敏感。
在实际生产中，即使引入仅十亿分之一级别的杂质，都可能导致光刻胶感光性与粘附性发生改变，致使整批晶圆的缩印缺陷。

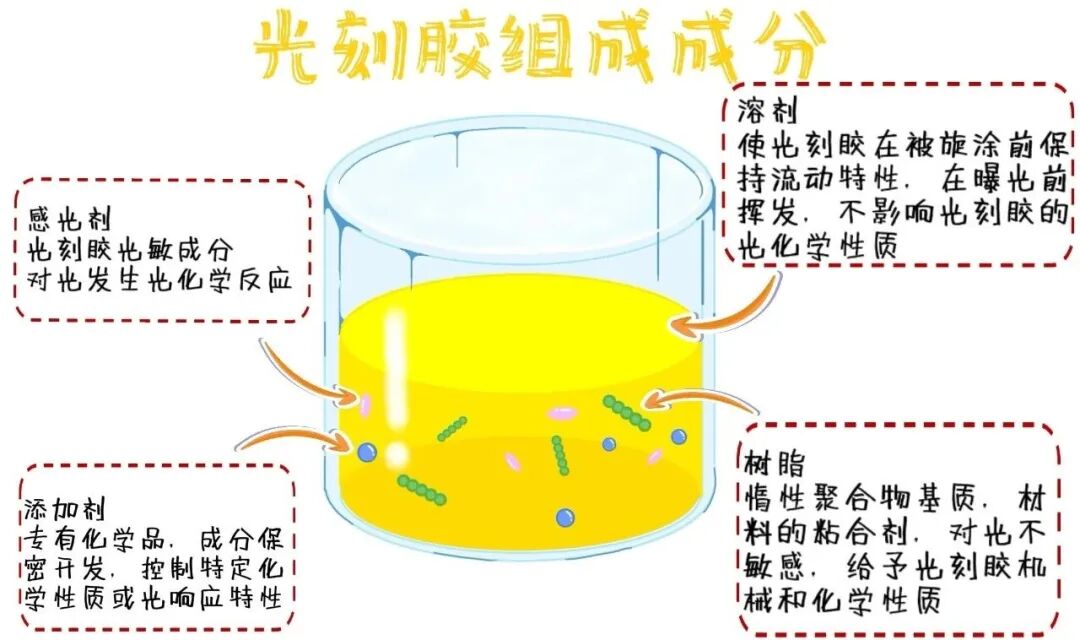

光刻胶组成部分。图源：复旦大学 集成电路与微纳电子创新学院 芯创讲师团
因此，怎样将光刻胶毫无污染地分配到生产线上至关重要。普通的瓶子在运输的过程中存在一系列“内忧外患”：可能会析出金属离子、有机增塑剂等杂质；不够光滑的内壁会导致微观颗粒的脱落；空气中的氧气、水分与光刻胶直接接触，导致光刻胶变性；易产生静电，吸附环境中的颗粒，开瓶瞬间污染胶体……
从出厂、运输、仓储，到最终注入价值数亿美元的光刻机——这条漫长而脆弱的供应链中，光刻胶专用瓶是守护光刻胶可靠的防线，光刻胶专用瓶须在长达数月的存储和运输中坚守三条“军规”：无尘、无杂、零泄漏。
光刻胶专用瓶与普通瓶子有什么区别？
光刻胶专用瓶凭借哪些核心设计，实现了从“普通包装”到“守护者”的飞跃呢？
首先是核心材料的区别。相比于易析出杂质的普通玻璃瓶，光刻胶专用瓶采用高纯、低溶出、耐化性强的特殊材料，经过严格清洗，确保杂质溶出低于万亿分之一级别后才会投入使用，相当于好几个标准游泳池中只允许几粒盐的污染。
其次，内壁的光滑程度也极为重要。葡萄酒的“挂壁”往往被视为品质象征，然而在光刻胶存储中，“挂壁”却是大忌——它意味着内壁粗糙、易残留药液并脱落微粒。专用瓶内壁经特殊处理，达到类镜面级的光洁度，液体流过几乎无残留。
此外，光刻胶专用瓶使用多层复合密封，瓶口设置特殊阀门，仅在接入设备时打开，始终维持内部惰性气体正压，彻底隔绝空气。
静电防范当然也必不可少。光刻胶专用瓶一般会特别加入防静电剂或在表面进行处理，以防产生静电吸附空气中的微粒。
最后，光刻仪器的特殊构造也对光刻胶专用瓶提出了独特要求。光刻胶专用瓶一般采用行业标准接口，可与全球主流涂胶设备直接连接，完成“即插即用”的全自动化供给。

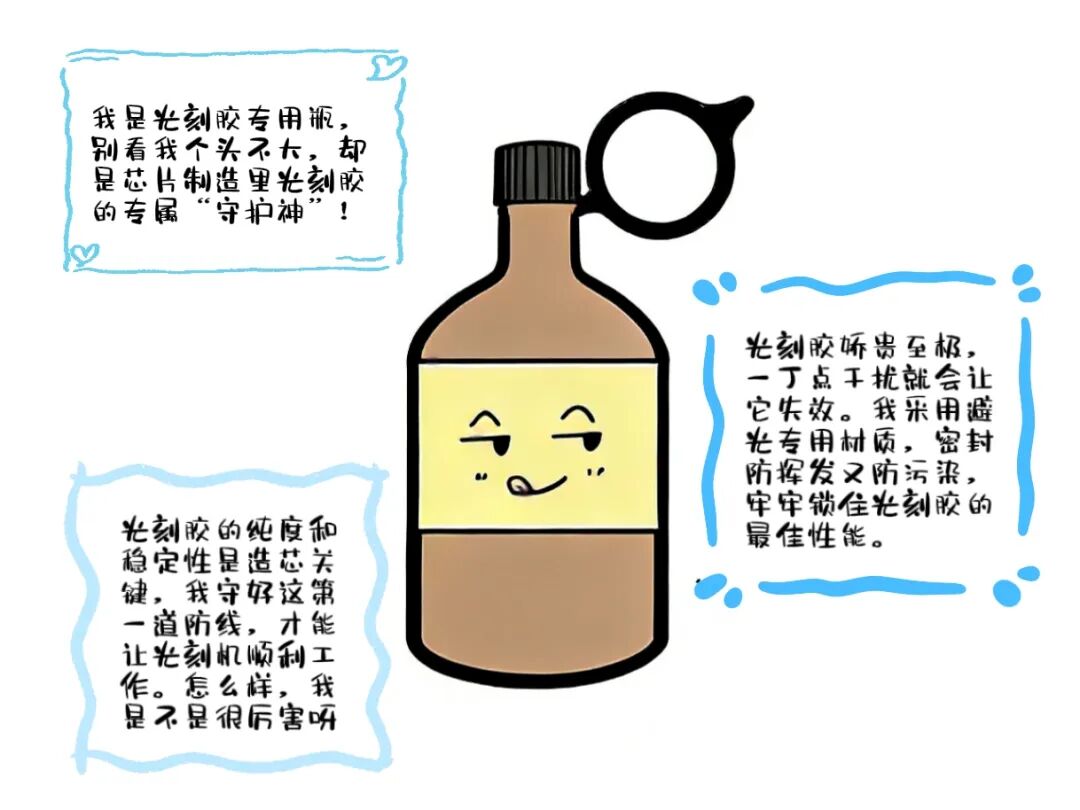

光刻胶用瓶示意。图源： 复旦大学 集成电路与微纳电子创新学院 芯创讲师团
关于光刻胶专用瓶，我们现在在哪一步？
光刻胶专用瓶的技术原理可以概括为构建一个“绝对”纯净且稳定的系统。光刻胶专用瓶经历多重清洗后，光刻胶才能在其中“安居落户”。在光刻胶正式“入住”后，须注入高纯度惰性气体并采用精密阀门密封，使得内部始终保持微正压。
在准备接入涂胶设备时，内置的泵控或气压系统需要将光刻胶无气泡、无残留地平稳输送到晶圆上，如此光刻胶专用瓶才算完成了“护送”光刻胶的光荣使命。

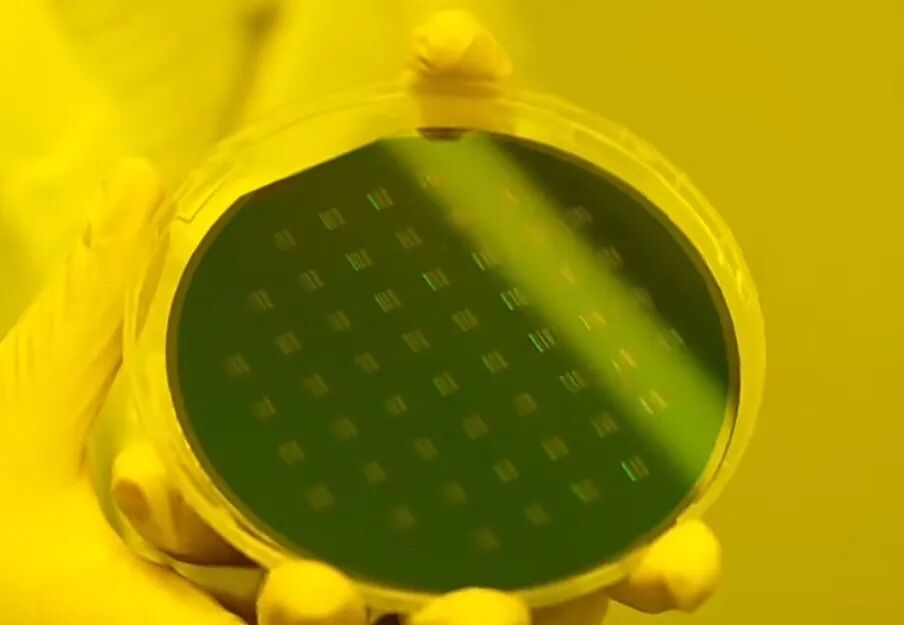

图源：上海科技馆视频号
原理听上去简单易懂，然而要将其转化为现实产品却面临着多重壁垒。
材料与工艺壁垒
不仅需要找到兼具超高纯度、超低溶出、优异化学稳定性的特种材料，还要实现低成本的批量化生产。
超精密加工与内壁清洗
专用瓶的精度要求达到微米级，后续的清洗工艺更是核心。在超净环境中，超纯水与特殊化学品多道清洗才能去除纳米级污染物。
行业护城河
种种工艺细节都需要跨领域的合力突破。如何设计流道避免液体残留，如何检测低至万亿分之一级别的污染物……这些无法被简单复制的工艺细节与海量数据经验，构成了深厚而无形的行业护城河。
过去，中国光刻胶行业几乎100%依赖国外。而就在今年1月12日，工业和信息化部部长李乐成在接受采访时表示国产光刻胶专用瓶已经在产线上试用，反应很好。

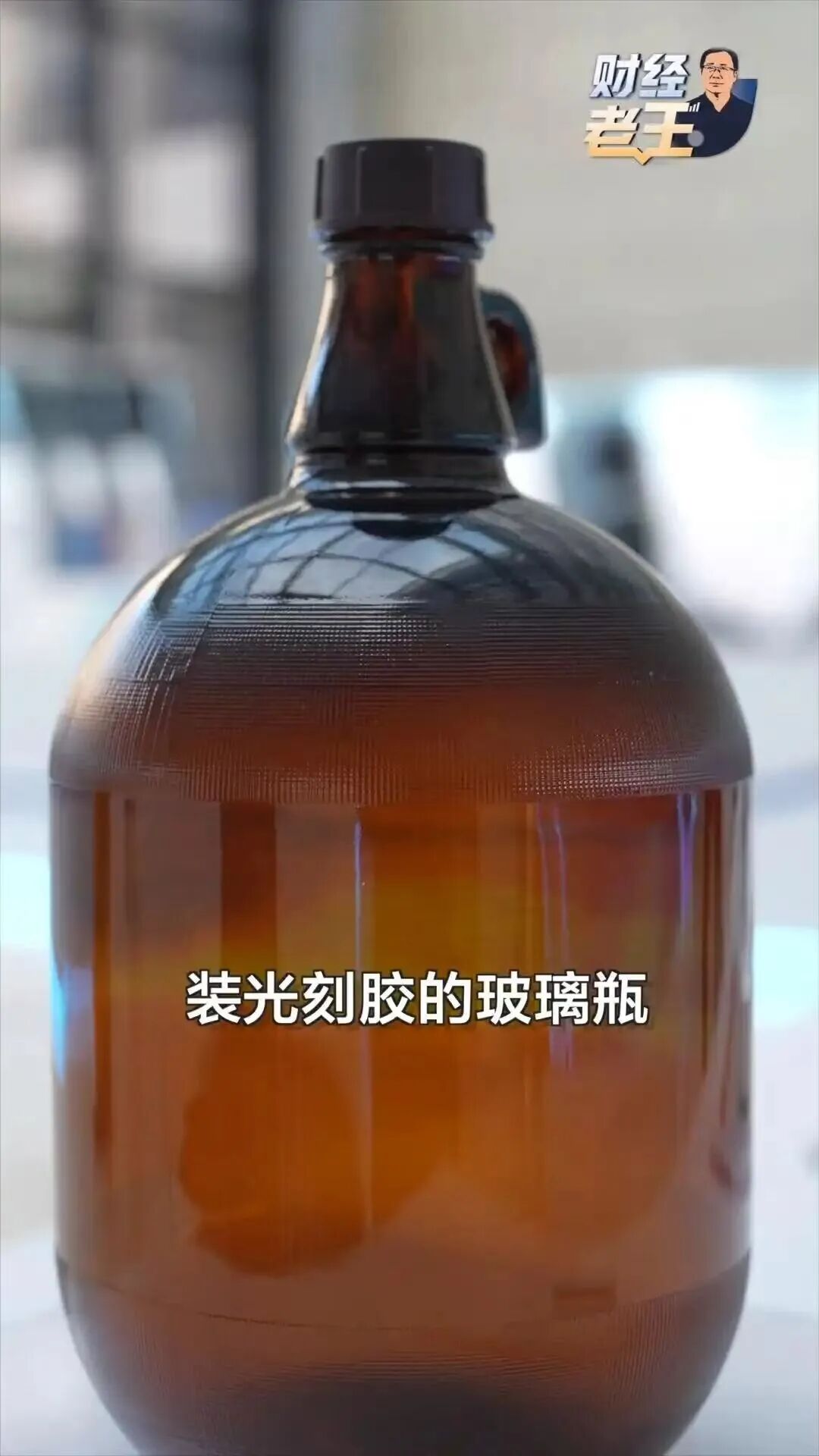

图源：财经老王
这一领域的自主攻关成功，不仅填补了一项技术空白，更点亮了一条从自主可控到持续创新的产业之路。
当我们享受智能家电带来的便利时，希望大家除了记住芯片，还会记得这种特别的瓶子。
- 参考文献 -
[1]穆启道,曹立新.光刻技术的发展与光刻胶的应用[J].集成电路应用,2003,(06):69-75.DOI:10.19339/j.issn.1674-2583.2003.06.012.
[2]赵成阳,魏杰.光刻胶发展概述[J].信息记录材料,2015,16(05):42-49.DOI:10.16009/j.cnki.cn13-1295/tq.2015.05.014.
[3] 彭寿, 滕飞, 石丽芬, 单传丽, 张冲, 曹欣, 秦旭升, 王萍萍, 高强, 赵凤阳, 杨勇, 柯震坤, 李常青, & 张晓雨. (2024). 一种光刻胶用玻璃存储瓶脱碱方法 (CN Patent No. 117510098A).
[4]陈晓光, 康小文, & 于深. (2024). 一种光刻胶的存储瓶 (CN Patent No. 221164045U).
[5]陈颖, 黄润坤, 吴頔, 麻尧斌, & 侯洁娜. (2023). 全球光刻胶产业现状及布局. 中国集成电路, 32(5), 22-26,65. http://dx.chinadoi.cn/10.3969/j.issn.1681-5289.2023.05.004.
[6]冯国楠, 沈锦璐, 李建慧, 张卓, 杨淑娴, & 刘亦玮. (2025). 全球半导体光刻胶行业现状及发展分析. 中国集成电路, 34(5), 10-14. http://dx.chinadoi.cn/10.3969/j.issn.1681-5289.2025.05.002.
